监控模块：监控模块是可以与整流模块、DC-DC 模块、逆变模块以及其它数据采集模块，组成电力自动化电源系统，实现电源系统的人机界面交互操作、各功能单元的设置和协调运行、系统运行状态的监测、运行数据的上传下达，以及智能化电池管理。 监控模块组成的系统具备远程管理功能，可选择通过 Modbus、CDT91规约和综合自动化系统通讯上报数据，用于电站实现无人职守。
电池监测仪:本电池监测仪主要面向国内发电厂和变电站内电池组的检测
通用配电模块:
通用配电模块（以下简称 EGU01）主要用于检测馈出空开状态及温度信号；或者是配合 EDU01 检测支路的绝缘
状态，其小型化的结构设计可适应电气柜狭小的安装空间，插拔式的结构方便产品维护。
主要实现如下功能：
1．接入 28 路开关量，实现开关量状态检测功能。
2．接入 28 路直流型漏电流传感器，实现支路绝缘检测功能；通过 CAN 总线配合 EDU01，可组成直流型绝缘监测系统。
3．接入 13 路绝缘和 13 路开关量 1 路温度量 1 路专用开关量（电池熔丝断告警），实现 13 路绝缘检测和 13 路开关量
检测及 1 路温度检测 1 路电池熔丝断告警检测功能。
4．接入 14 路绝缘和 14 路开关量信息，实现 14 路绝缘检测和 14 路开关量检测功能。
5．同时支持 RS485 和 CAN 两种通讯功能。
6．告警及控制功能。对异常现象上报给上级主监控模块，并在本地通过告警灯指示，同时控制输出干接点动作。
直流配电模块:直流配电模块（以下简称 EDU01）主要应用于直流屏中模拟量的检测、降压硅链控制以及母线绝缘检测功能。
其小型化的结构设计可适应电气柜狭小的安装空间。
主要实现如下功能：
1．检测 3 路直流电压、2 路直流电流、1 段母线绝缘电阻，各个测量通道之间采用高阻隔离
EMU10 触摸屏监控模块
3.4.1 概述
为了积极参与中国智能电网建设，满足数字化变电站对电源设备的要求，艾默生网络能源有限公司集多年开发和设备网
上运行经验，结合电子器件、工艺、以及 IT 等技术发展，开发出新一代 UtilitySure 系列产品，提供完整的电力自动化电
源系统解决方案。可用于电力、冶金、石化、轨道交通、机场、矿山、楼宇等领域，为电厂、变电站、用户变电所等的
综合自动化系统、通信和网络系统提供稳定可靠的直流、交流电源。
EMU10 监控模块是 UtilitySure 系列产品之一，可以与整流模块、DC-DC 模块、逆变模块以及其它数据采集模块，组成
电力自动化电源系统，实现电源系统的人机界面交互操作、各功能单元的设置和协调运行、系统运行状态的监测、运行
数据的上传下达，以及智能化电池管理。EMU10 监控模块组成的系统具备远程管理功能，可选择通过 Modbus、CDT91
规约和综合自动化系统通讯上报数据，用于电站实现无人职守
EMU10MA 是 EMU10 的后台通讯规约升级版本，它除了完成 EMU10 所有监控功能外，还可以选择使用 IEC61850 通信
规约向综合自动化系统上报数据。
本文主要介绍 EMU10 监控模块及其组成系统的功能特点、安装设计以及调试方法，用以指导用户如何使用 EMU10 进行
系统的设计、生产、调试和运行。
v>
系统组成

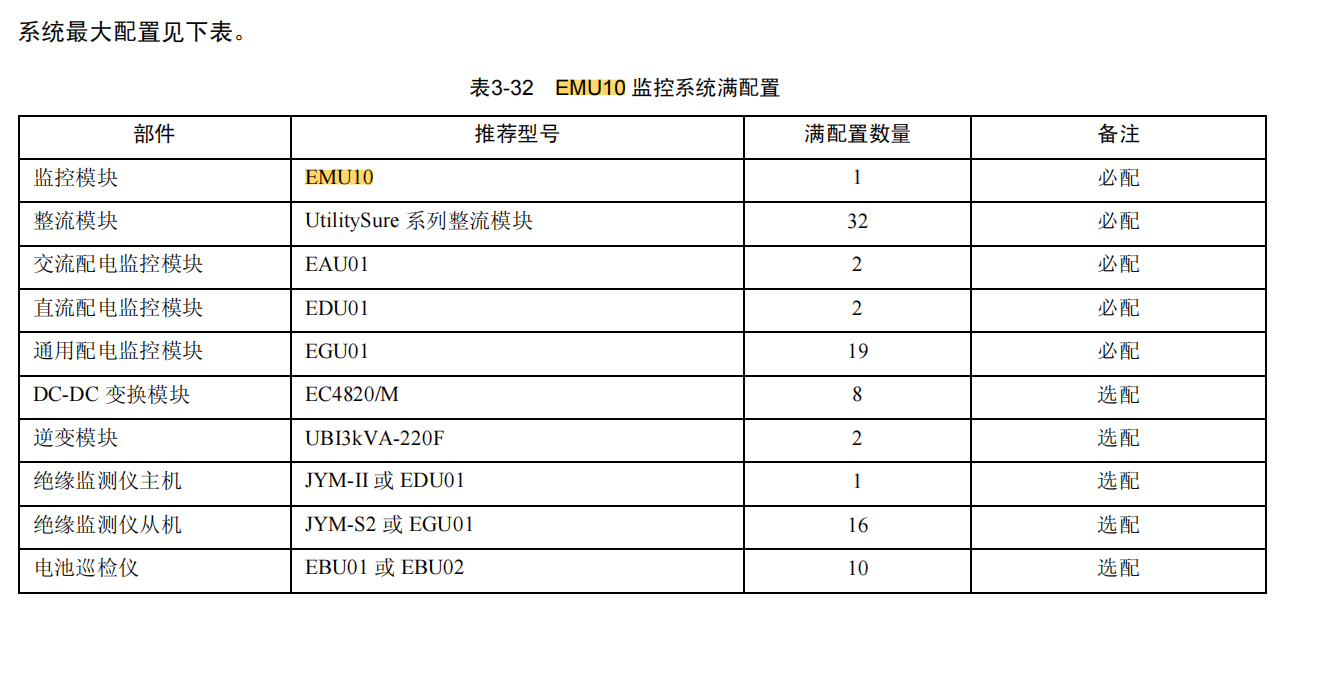

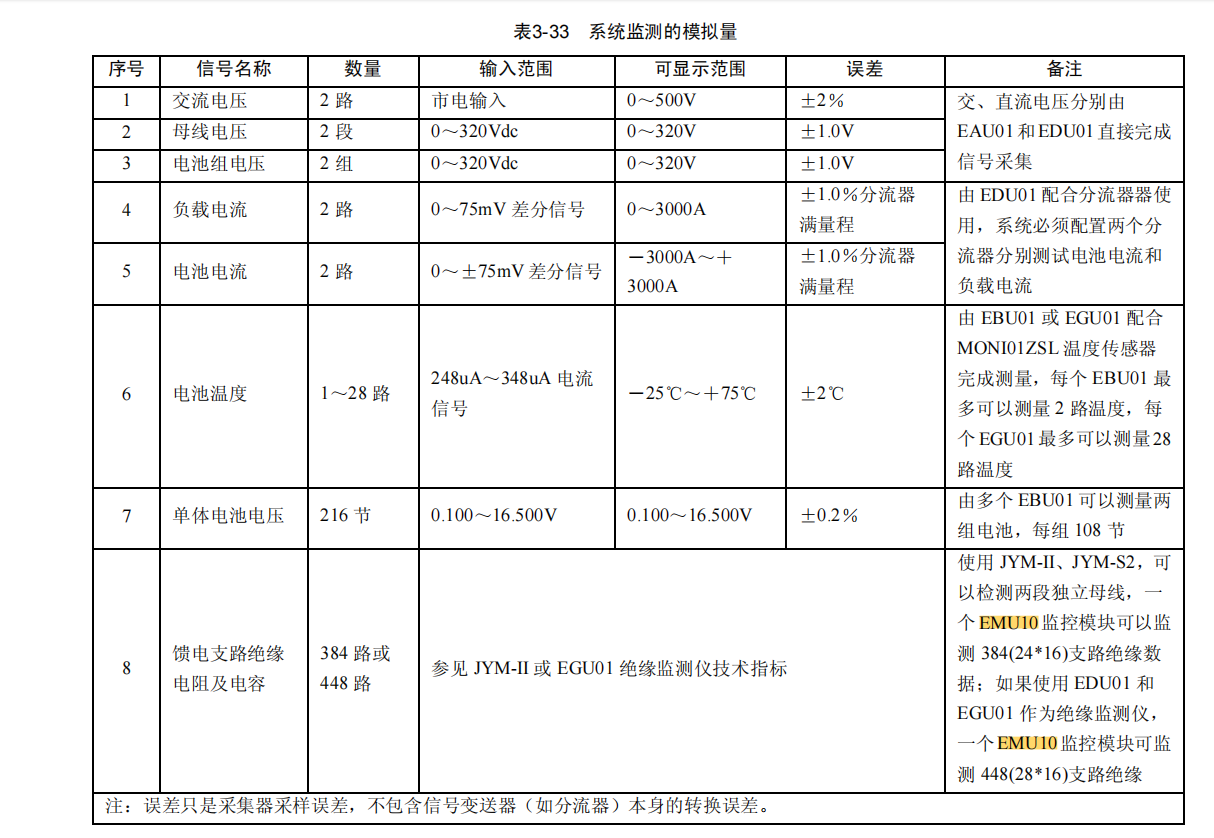

EMU10 监控系统包括电源模块内部的监控电路，主监控模块（EMU10）、配电监控单元（EAU01、EDU01 和 EGU01）
和绝缘监测仪（JYM-II 和 JYM-S2，或者 EDU01 和 EGU01），以及电池巡检仪（EBU01、EBU02）等设备，如下图所示。
